1. 跌落式熔斷器——機械結構導向的混合設計（常基于噴射技術）
"跌落式"特指熔斷器機械結構，而非滅弧方式。多數跌落式熔斷器采用噴射技術，但先進型號會集成限流元件。
工作原理：熔斷器通過鉸鏈結構安裝。當內置熔體熔斷時，熔管在重力作用下擺動跌落，形成可見分?jǐn)嘀甘荆阌诰€路人員識別和更換。跌落=機械動作，噴射/限流=熄弧技術。
核心特性：熔斷狀態可視化、普遍采用桿式安裝、帶負荷分?jǐn)嘈吞?hào)可安全切斷運行電流。
典型應用：架空饋線和支線、配電變壓器、中壓電網檢修隔離點。
?示例——恩彼邁?DNHRW12-24/200
這款復合絕緣跌落式熔斷器額定參數24kV/200A，具備負荷分?jǐn)嗄芰Α＜蓽缁∈以O(shè)計使其適用于需要人工負荷切換的農村饋線。
2. 限流熔斷器——快速、靜默且安全的解決方案
限流熔斷器(CLF)可在不釋放外部能量條件下分?jǐn)喽搪冯娏鳎ㄟ^(guò)限制峰值故障電流為敏感電氣元件提供高速保護。
工作原理：熔斷器內部采用精密熔絲纏繞結構，陶瓷管體內填充石英砂。故障發生時熔體汽化形成高阻電弧，石英砂介質實現快速熄弧，有效抑制通過能量，避免爆炸或噪音。
核心特性：無噪無煙運行、全封閉式滅弧、降低下游設備機械/熱應力、適用于戶內或防火敏感場景。
典型應用：戶內開關柜和環網柜(RMUs)、變壓器初級保護（尤其城市/工業網絡）、高層建筑、地鐵變電站。
示例——恩彼邁?XRNT1-24/100-40
這款24kV陶瓷體限流熔斷器可安全分?jǐn)?0kA電流，特別適合需要安靜可靠故障切除的緊湊型變電站。
3. 噴射式熔斷器——傳統戶外保護裝置
噴射式熔斷器是通過排放高溫氣體和電弧產物實現故障分?jǐn)嗟母邏喝蹟嗥鳎毡橛糜跅U式變壓器等戶外場景。
工作原理：故障電流使熔體熔斷產生電弧，電弧汽化填充材料（通常為硼酸）生成高壓氣體吹弧。隨后熔管從支架脫落，形成可見線路斷開。
核心特性：動作爆鳴聲配合可見跌落、排放氣體和電弧產物、結構簡單經濟 。
典型應用：農村配電線路、桿式變壓器保護。

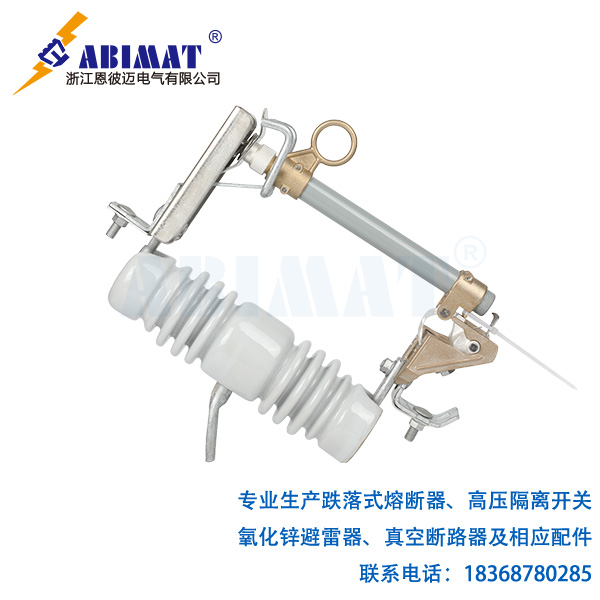

示例——恩彼邁?DNRW12系列
該瓷絕緣噴射式跌落熔斷器適用于10–36kV電網，具有經濟耐用特性，廣泛應用于需要低成本故障可視識別的農村架空饋線。
（因跌落式熔斷器的熔管可自行脫落，故也被歸類為噴射式熔斷器。）
